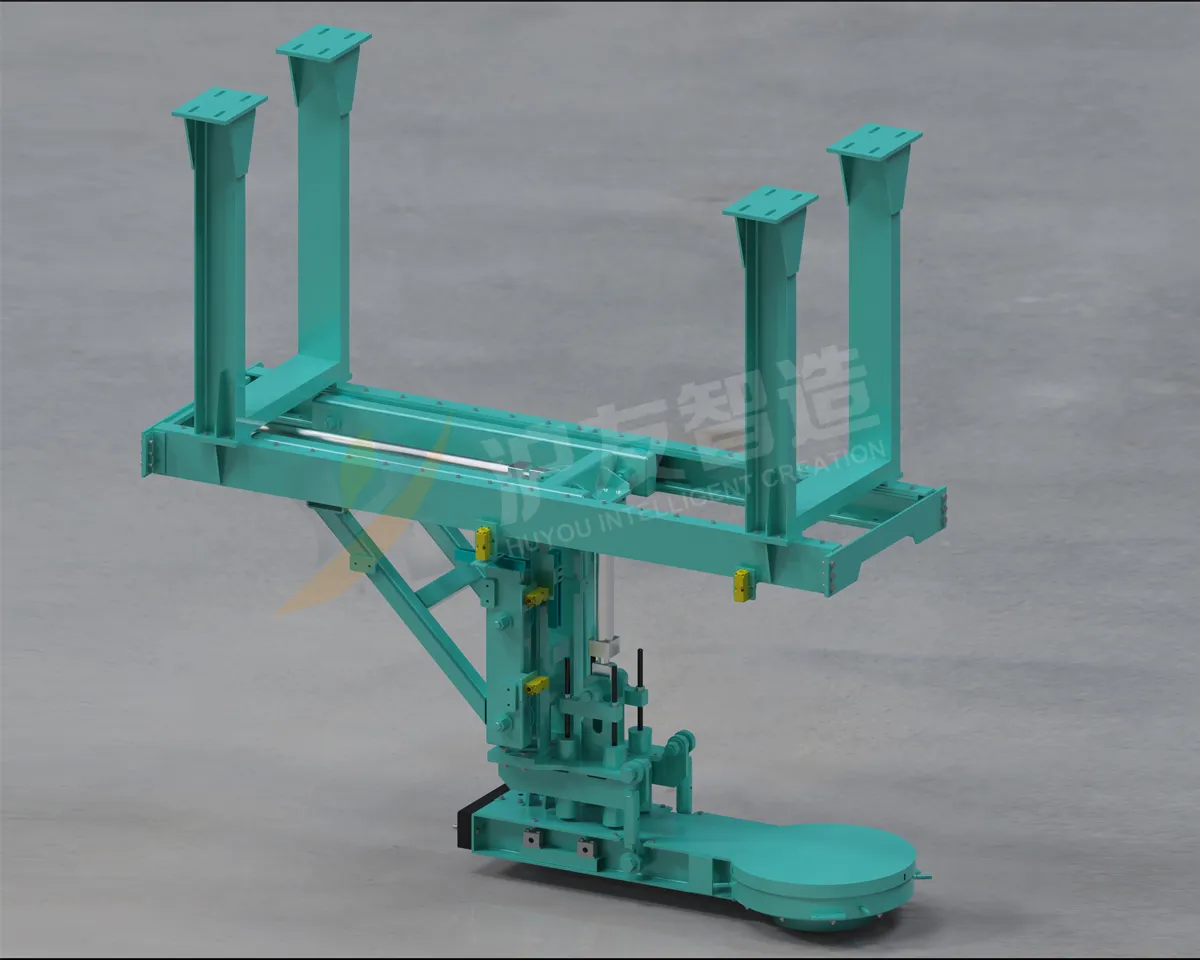

焦炉加煤车新型揭盖机系统

装煤车共有4套揭盖机，揭盖机为平行移动结合上下垂直运动的方式，确保揭盖机在取盖、关盖过程中，始终保持加煤口盖的平整，确保自动浇浆功能的有效应用；同时增设搓盖功能，提升炉盖和炉圈相互间的密封性能，减少冒烟现象的发生。

装煤车配备的4个揭盖机总成，所有总成都位于主平台下方，与导套相邻，并同盖/座清扫装置相对。每个总成包括：

1、水平台车

由矩形钢管和钢板构成的水平运动台车结构包括一个安装梁，其上的销式U形支架用于固定水平和垂直移动缸。

四个带密封轴承的单轮缘辊轮安装在水平台车构件上，并在顶部水平轨道框架中运行。另外四个辊轮安装在垂直构件上，并在垂直滑架的轨道中运行。这些辊轮与导套和盖/座架清扫装置滑架上使用的辊轮相同。所有辊轮都是钢制的单轮缘，安装在两个预润滑和密封的SKF滚子轴承上，有单独的外部SKF防尘密封件保护。辊轮轴安装在台车的孔式轮毂上，并由不锈钢螺母固定。

联锁接近开关指示水平台车的“后退端”和“前进端”位置。

2、水平移动油缸

水平运动由安装在水平轨道和水平台车之间的液压缸驱动。

3、揭盖机—垂直台车和滑架

垂直台车包括垂直轨道，轨道下部有水平把合孔。垂直构件包含连杆的安装件。水平构件包含连杆的安装点以及四个带有悬杆的弹簧的管状壳体。

垂直运动由带有球形杆和前端面的液压缸驱动。安装在水平台车上的油缸安装支架配备有垫板，其可以初始时根据不同装煤孔座的高低进行单独调整。

弹簧吊杆通过液压缸杆尾销的两个十字头成对连接。在水平构件的液压缸杆尾销安装板上设有长槽孔，以修正炉顶高度的变化。下部带有弹簧的液压缸设计旨在限制压在炉盖上的力约50kg。

联锁接近开关指示垂直滑架的“上升端”和“下降端”位置。

4、滑架

滑架悬挂在上述垂直台车下面。

滑架包括由槽钢和底板组成的水平框架，且在磁铁一侧为圆形壳体。

框架有三个销连接点，用于球形连接悬挂连杆。
