焦炉炉顶自动清扫系统

装煤车炉顶清扫装置安装于装煤车上，清扫机用电源取自装煤车动力电源引入开闭器，用来吸引、收集散落在炉顶的煤粉和灰尘，减轻炉顶操作工的繁重劳动。煤车上安装公共固定链，机、焦侧各安装1台横移台车，吸盘导架安装在横移台车底部，调速电机驱动横移台车沿固定链移动，到达设定位置时锁紧。通过小车驱动电机改变机焦侧的清扫位置，达到全炉面清扫。

1.结构布置及组成

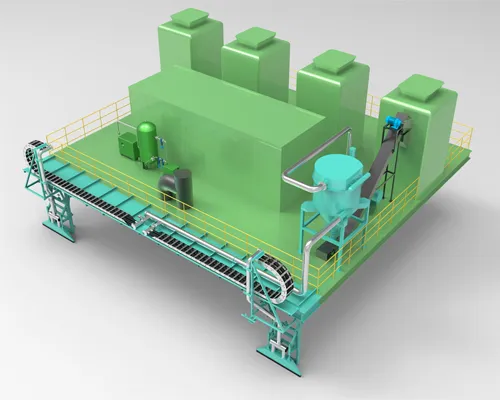

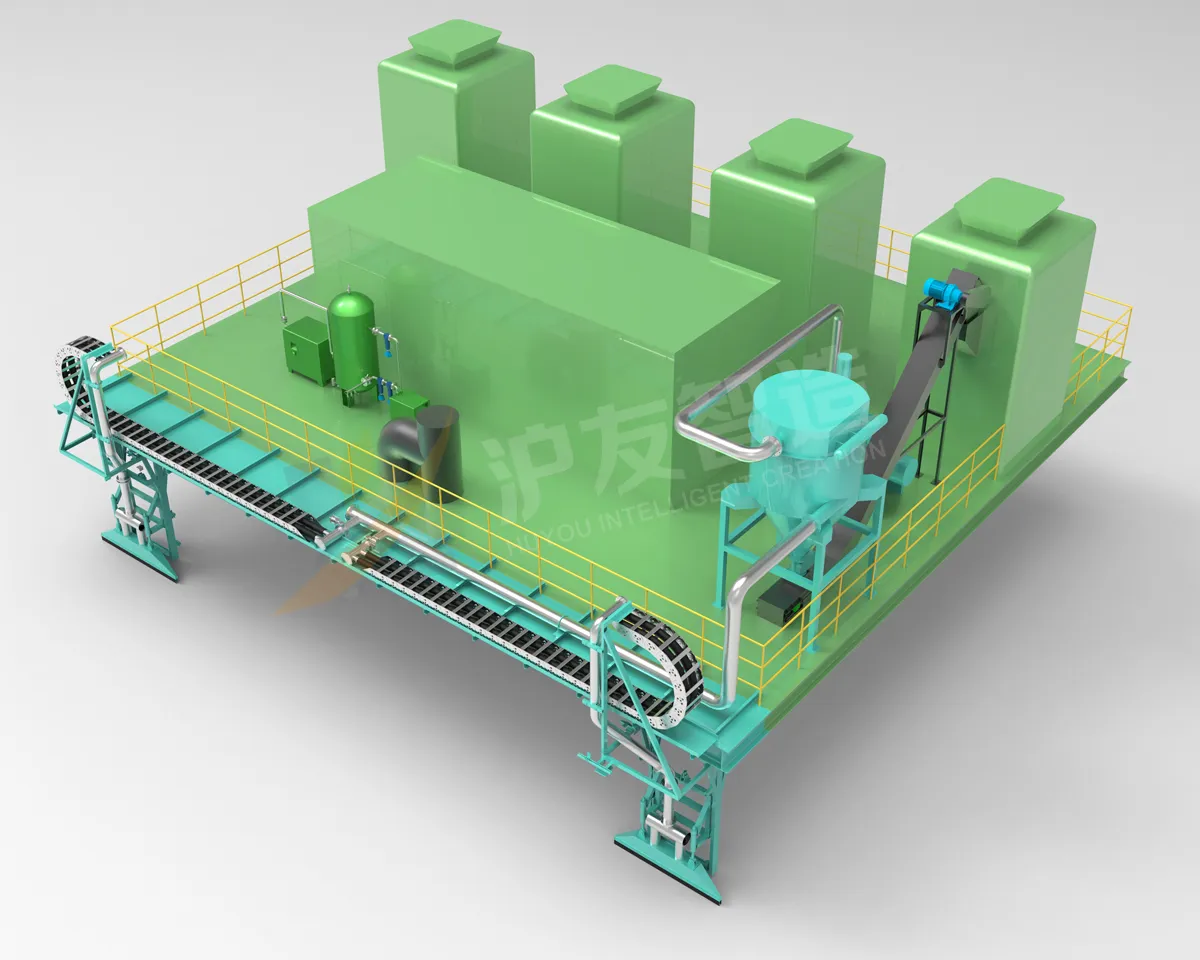

吸尘小车布置在装煤车司机室侧操作平台上。主要由吸尘小车、吸管、连接软管、电缆、支承架、布袋除尘室、排风机、排灰阀等。吸管安装在机体下面悬挂的横行台车上，通过链条支承架用连接软管连结在布袋除尘室上，而且吸管通过横行台车的杠杆由悬挂的油缸推动进行上下移动。在吸管的分岔管上，设有和吸管上下联动的调节翻板，可使排风机起动时减轻负荷，以便缩短起动时间。 横行台车是由带电机的行星减速机通过链轮驱动的。横行台车的行驶可实行程序控制。架在横行台车上的电缆及空气软管，由电缆拖链和软管拖链支承，并随横行台车移动。 布袋除尘室使细煤粉经过布袋过滤器分离而积存在容器的下部，而附着在布袋上面的微粉以脉冲形式振落下来，在容器下部的排出口设有气动排出阀。布袋的自振是由压缩空气通过安装在布袋室上部的脉冲阀的喷吹使布袋涨缩，从而将附着在布袋上的细粉抖落。布袋室下部容器内的煤粉，由刮板机输送到机侧煤斗内，当装煤时，与煤斗内的煤同时装入炉内。

2.集尘系统工艺路线

吸引嘴→吸管→连接软管→布袋除尘室→排风机。

清扫装置通过引风机、布袋除尘室来集尘、除尘，在一排炉子出炉完毕后，利用和下一排炉子出炉的检修时间，装煤车沿焦炉纵度方向用吸管进行清扫。该装置即可实行单元自动控制，也可手动按钮操作。在自动控制的模式下按设定好的位置清扫，循环执行。手动可以单独执行每一个动作。清扫完成后，煤车停止，并将吸盘抬升，离开炉面。此外，机器在每只吸盘各安装人工辅助吸嘴，便于清洁轨道附近不易触及处。
