焦炉放散管自动放散及点火系统

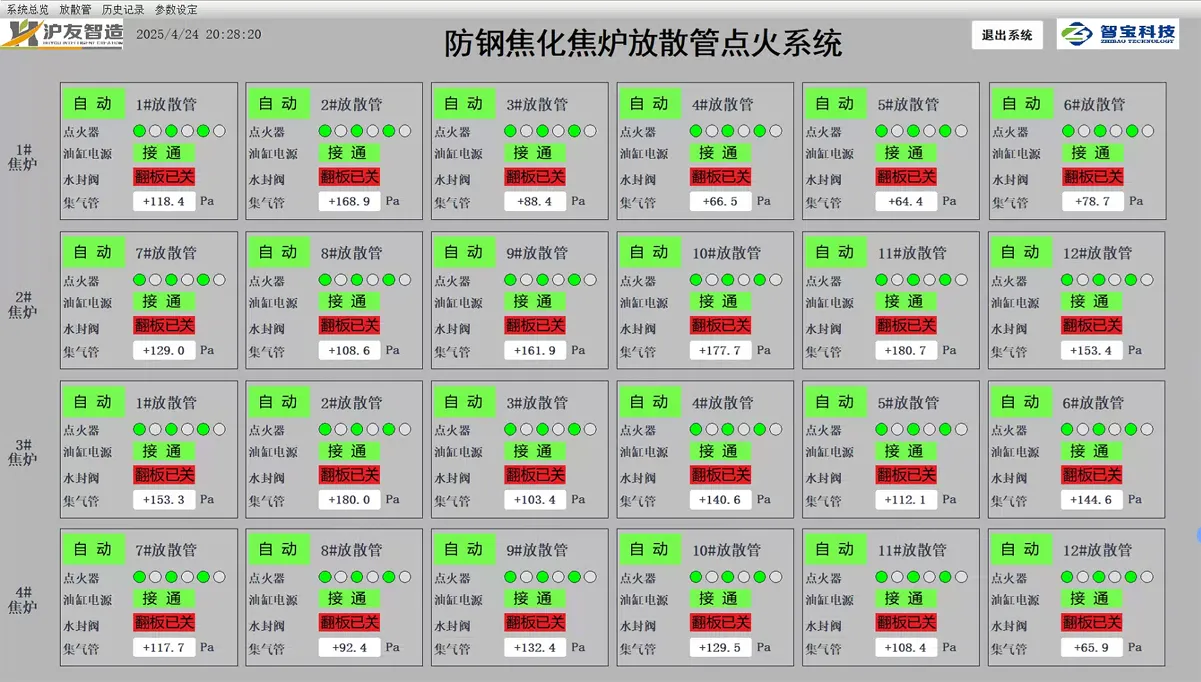

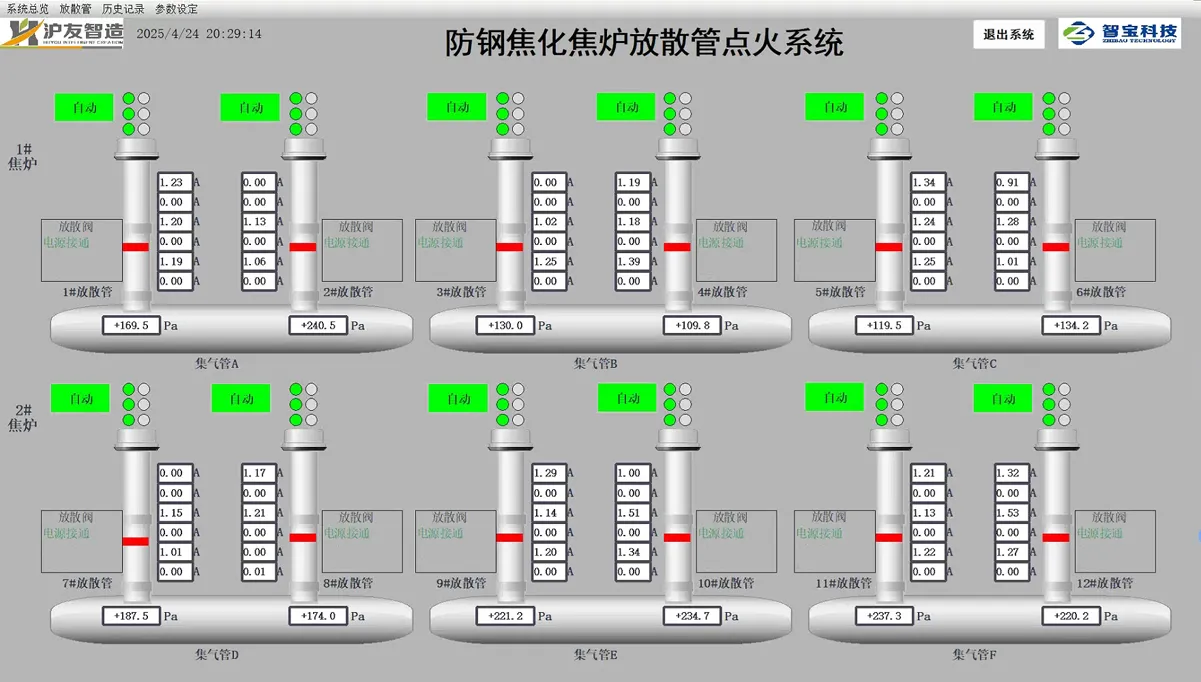

每座焦炉放散管配置一套就地操作箱，就地操作箱设置在焦炉煤塔炉顶面平台，内集成西门子独立PLC系统，并配置10寸触摸屏，该控制箱可分别控制一座焦炉放散管的设备，所有控制箱通过以太网连接至中控室集中监测和控制。

采集现有每段集气压力变送器测量的集气管实时压力，作为放散点火系统进行放散点火的联锁条件。每根放散管为了保证点火成功率和规避风向的影响，设置 3套与焦炉集气管压力联锁的电热点火器，均匀布置在放散管外侧。

在程控方式下，通过集气管煤气压力信号由系统进行逻辑判断，当集气管压力达到第一上限值时，系统发出声光报警，提醒操作人员注意。

当集气管压力上升达到第二极限值，相关集气管段上A放散管的点火器开始点火，同时A放散阀打开，点燃放散煤气。

如果集气管压力降到第二极限值以下，保持状态不变，如果集气管压力再降低到第一极限值，自动关闭A放散阀。

如果集气管压力继续上升到第三个极限值时，此集气管段的另外一个B放散阀开始放散点火。

如果集气管压力开始下降到第三个极限值以下时，此集气管段自动关闭B放散阀，如果集气管压力继续下降到第二个极限值以下时，此集气管段自动关闭A放散阀，放散过程结束。

同时，每根放散管再设置3套常明火式电热点火装置。确保每根放散管在任何时候、任何情况下都能点燃放散出的荒煤气！

每座集气管的4根放散管配套一套就地操作箱，就地控制箱内集成西门子S7-1200独立PLC系统，并配置10寸触摸屏，该控制箱可分别控制4套放散管的设备，所有控制箱通过以太网连接至中控室集中监测和控制。
